Tayyareler
 Modelsitesi Forumu : Plastik Modeller : Tayyareler
Mesaj icon Konu: 1/48 Tamiya F-16C->F-16D 152. Filo Yanıt Yaz Yeni Konu Gönder
Sayfa   6 Sonraki >>
Yazar Mesaj
levburkara
Üye
Üye


Kayıt Tarihi: 11/12/2009
Konum: United States
Aktif Durum: Aktif Değil
Gönderilenler: 579
Alıntı levburkara Cevaplabullet Konu: 1/48 Tamiya F-16C->F-16D 152. Filo
    Gönderim Zamanı: 28/09/2011 Saat 01:53
Selamlar, uzun zamandan beri yapmak istedigim F-16D modeline sonunda basladim. Tamiya C modelini D'ye cevirmeye calisacagim. Bu ise surda gordugum yapimdan esinlenerek girdim:

http://www.britmodeller.com/forums/index.php?showtopic=29281&start=0&p=318118&#entry318118

Aklimda 152. filo var. Soyle olmasini umuyorum:


Resim Gilles Denis'e ait.

Kursad Bey'in yeni F-16 dekalleri cikinca hemen almayi planliyorum.

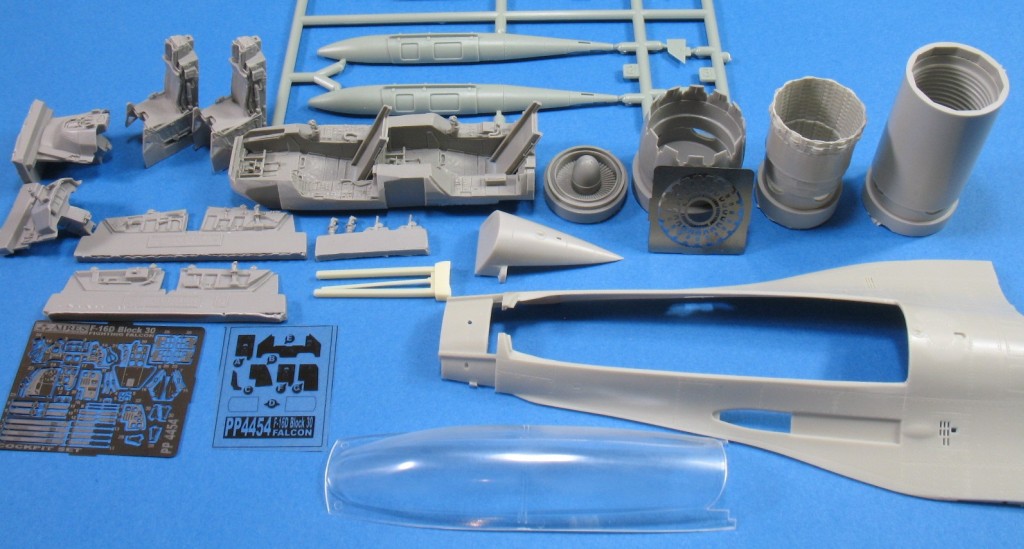

Aires'ten kokpit seti ve egzos seti edindim. Hasegawa F-16F modelini de bu model icin kurbanlik sectim ve gerekli parcalarini alip kullaniyorum simdi (kanopi ve kanopi arkasi ornegin). Zamaninda yaptigim Academy F-14'ten kalma JDAM'leri de kullanmak istiyorum:



Resin setler + Hasegawa F-16 + alacagim dekaller ile oldukca masrafli olacak bu proje, umarim icime siner. Zor gecen F-15K ve en son F-4 faciamdan sonra model bitirmek konusunda biraz cesaretim kirildi. Hayirlisi...

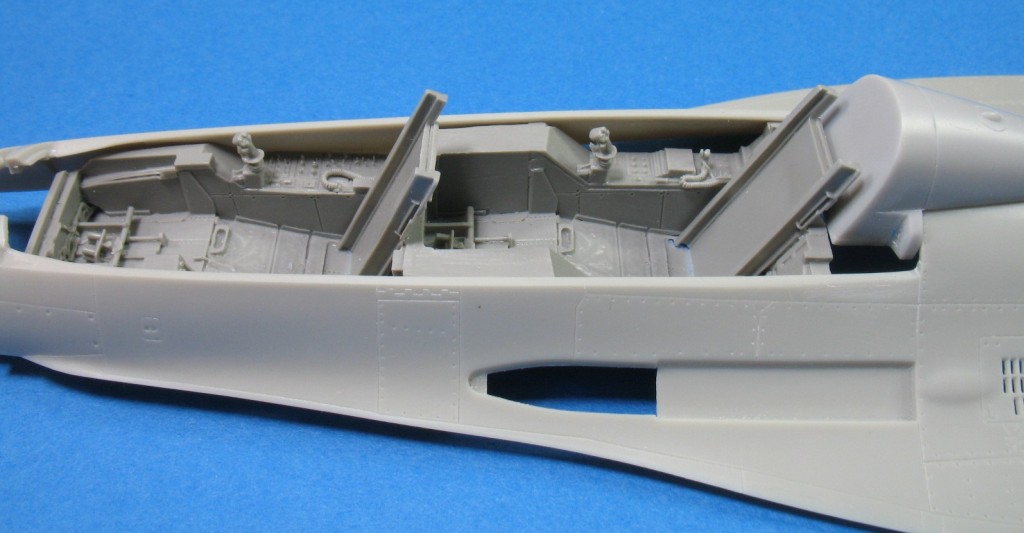

Dun gece kesim islerine basladim. Olcerek bicerek dikkatlice tek kisilik kokpiti cift kisilige cevirmeye calisiyorum su aralar. Biraz ugrastirdi acikcasi. Cok dikkatli olmak lazim. Internette bir cok F-16D resmi inceledim kesilecek kisimlari iyice olcebilmek icin. Sonuc cok iyi degil ama biraz daha tesviye ve steren parcalarla kabul edilebilir bir hale getirmeyi istiyorum. Resin kokpit yanlarini ve Tamiya'nin kokpit ici yan duvarlarini zimpara ve dremel ile incelttim. Defalarca kuru deneme gerektiriyor dogal olarak.

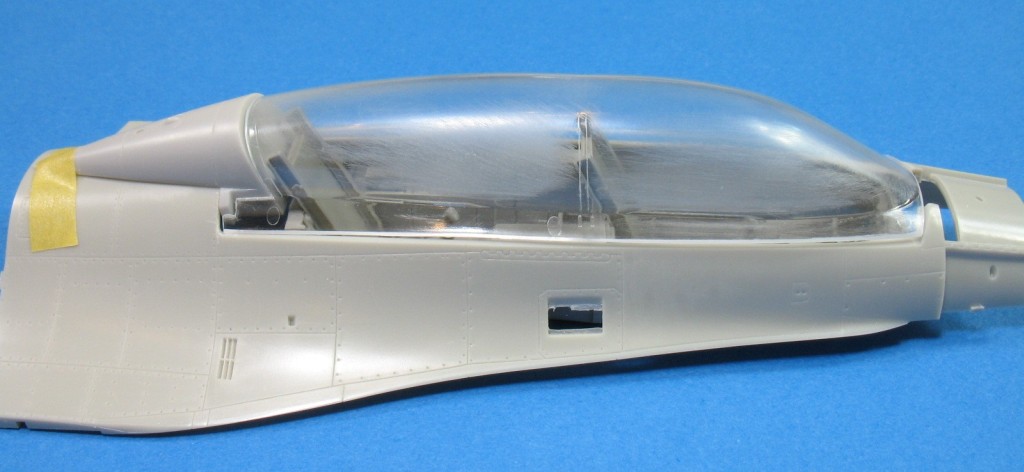

Kanopi fena oturmadi ama bosluklar var alt hizada. Mikrometre ile olcum yapmama ragmen olmadi :( Acik yapacagim icin sorun olmayacak umarim.

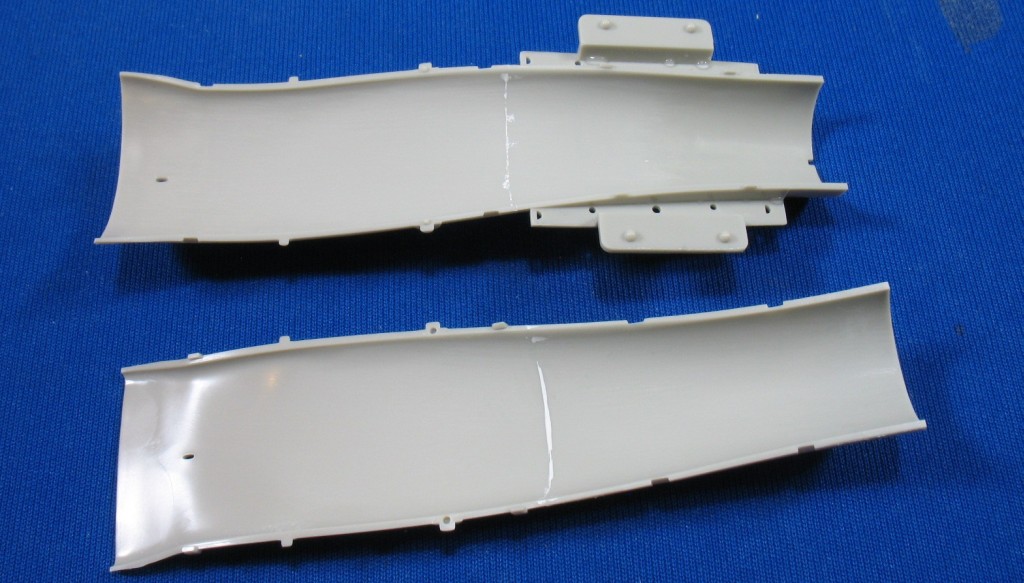

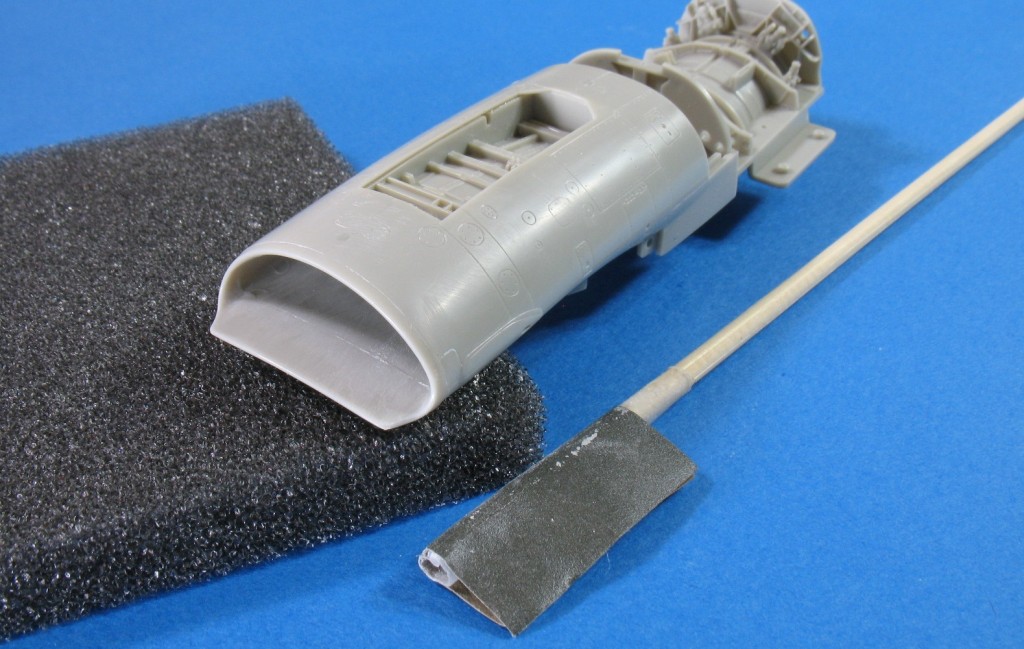

Motor aliklarini bu sefer Tamiya'nin planindan biraz farkli yapiyorum. On ve arka yarilari birbirlerine yapistirip olusan cizgileri tesviye ettim.

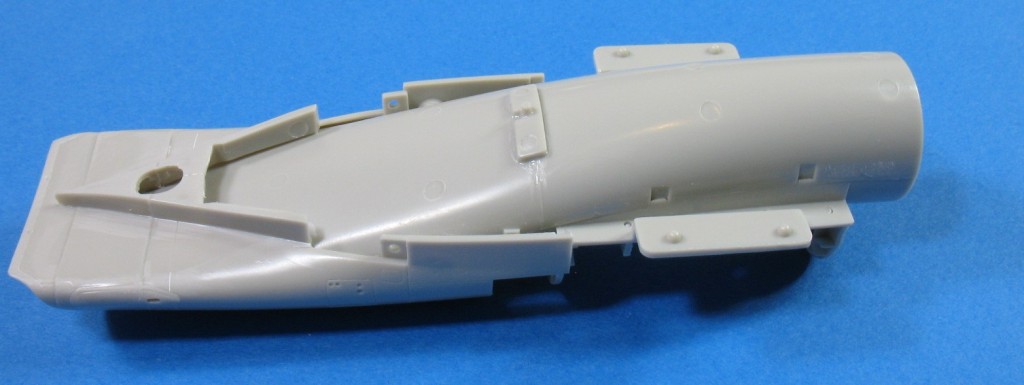

Ardindan aliklari yapistirdim ve gerekli diger parcalari da yapistirdim (aliklarin dis cepheri, on dudak kismi, inis takimlarinin parcalari vs). Daha sonra aligin ic yan duvarlarindaki birlesim cizgisini, ve aligin dis kismindaki birlesim yerlerini zimparaladim. Bu metodla boyama isini en sona birakmaya calisiyorum. Aksi takdirde parcalarin birlesim yerlerini boyadan sonra temiz yapmak kolay olmuyor kanimca. Aligin icini beyaz plastik boya dokerek boyamaya calisacagim.

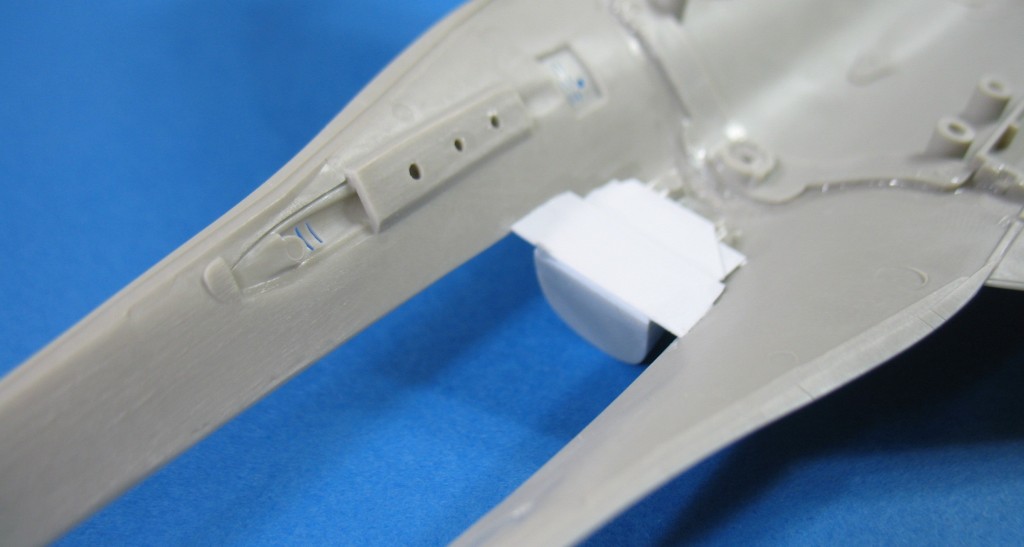

Aligin icindeki dikmeyi boya sonrasi ekleyebilmek icin uste matkapla delik actim.

IP
KursadA
Üye
Üye


Kayıt Tarihi: 03/09/2005
Aktif Durum: Aktif Değil
Gönderilenler: 608
Alıntı KursadA Cevaplabullet Gönderim Zamanı: 28/09/2011 Saat 17:13
Bu projeyi ilgi ile takip edecegim! Bildiginiz gibi dekaller bakim ve uyari isaretleri disinda hazir; eger boya asamasina geldiginizde hala dekaller satisa hazir degilse size bir ornek gonderirim; en kotu ihtimalle uyari isaretlerini Zotz'un eski dekallerinden elde edebilirsiniz.
IP
oy61
Üye
Üye
Simge

Kayıt Tarihi: 19/08/2005
Aktif Durum: Aktif Değil
Gönderilenler: 1469
Alıntı oy61 Cevaplabullet Gönderim Zamanı: 28/09/2011 Saat 17:27
Linkteki resin sette işinizi görebilir isterseniz.

link

Düzenleyen oy61 - 28/09/2011 Saat 17:29
Hayat bos!!!
Öyleyse epoxi ile dolduralim
IP
levburkara
Üye
Üye


Kayıt Tarihi: 11/12/2009
Konum: United States
Aktif Durum: Aktif Değil
Gönderilenler: 579
Alıntı levburkara Cevaplabullet Gönderim Zamanı: 28/09/2011 Saat 17:47
Kursad Bey, cok hizli bitirebilecegimi zannetmiyorum. O yuzden sizin dekallerinizi bekleyecegim.


Orjinalini yazan: oy61

Linkteki resin sette işinizi görebilir isterseniz.

link


Ahhh, nasil kacir misim bunu?.. Cok sagolun link icin. Hem ucuz, hem de temiz is. Artik bir sonraki D modeline...

Düzenleyen levburkara - 28/09/2011 Saat 17:47
IP
levburkara
Üye
Üye


Kayıt Tarihi: 11/12/2009
Konum: United States
Aktif Durum: Aktif Değil
Gönderilenler: 579
Alıntı levburkara Cevaplabullet Gönderim Zamanı: 30/09/2011 Saat 17:41

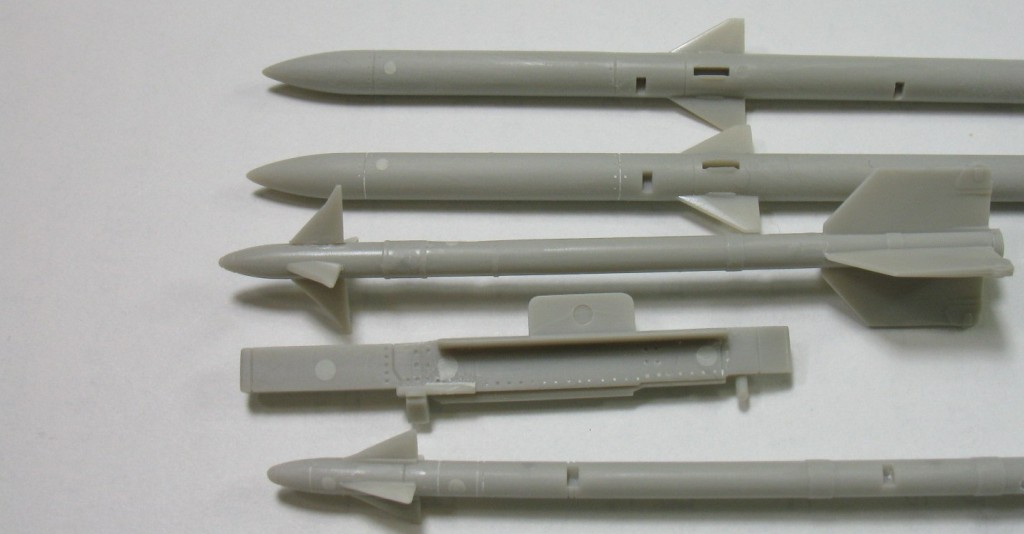

Selamlar, bir sorum olacakti. Modelin yuklu olmasini istiyorum ve su anda onlarin uzerinde calisiyorum. 2 Amraam, 1 Aim-9L, 1 Aim-9M, 1 JDAM ve 1 HARM fuzesi dusunuyorum. Acaba bu konfigurasyon uygun olur mu? 151'i biliyorum ancak 152. filonun HARM fuzesi kullandigina dair guclu bir delil yok elimde. Su linklerden muhtemel oldugunu dusunuyorum ama teyit edebilirseniz cok sevinirim:

http://www.flickr.com/photos/29339753@N07/4620483883/in/photostream

http://web.deu.edu.tr/atiksu/ana44/misc1.html

Son olarak, elimdeki JDAM Academy F-14'ten kalma. NAVY JDAM'lerinin USAF versiyonundan biraz degisik oldugunu ogrendim ama seklen ne kadar degisik bilemiyorum. Surda resimleri gorebilirsiniz:

http://www.cybermodeler.com/hobby/kits/aca/kit_aca_12206.shtml

Burdaki JDAM'leri kullanmam dogru olur mu sizce? Biraz uzun ince gozukuyorlar gozume. Cok tesekkurler.

Düzenleyen levburkara - 30/09/2011 Saat 17:44
IP
KursadA
Üye
Üye


Kayıt Tarihi: 03/09/2005
Aktif Durum: Aktif Değil
Gönderilenler: 608
Alıntı KursadA Cevaplabullet Gönderim Zamanı: 30/09/2011 Saat 22:17
152. Filo bir SEAD/DEAD filosu degil ve normal sartlarda bu filoya ait ucaklarin HARM tasirken pek gorulmemesi gerekir. Delil olabilecegini dusundugunuz resmin oldugu Flickr setindeki diger resimlere bakarsaniz bu ucagin muhtemelen 151. Filo'ya ait 93-0658 oldugunu belgeleyen baska resimler var. Bana kalirsa resmin altindaki 152.Filo ifadesi pek guvenilir degil.
IP
lamurt
Üye
Üye


Kayıt Tarihi: 12/07/2006
Aktif Durum: Aktif Değil
Gönderilenler: 144
Alıntı lamurt Cevaplabullet Gönderim Zamanı: 01/10/2011 Saat 22:32
Kursad bey'in dedigine ek olarak resimlerin cekildigi ortamdaki ucak(lar) muhetemelen gosteri amacli yuklenmisler, o yukle gercekten gorev ucacaklarini sanmam...

illa sead yuku istiyorsaniz o zaman ya 2x120, 2xl/m, 2x88, 2x370 şeklinde tamamen simetrik yukleyin ya da tek basina sidewinder sol kanat/2 nolu paylona gidecek sekilde 3x120 1xl/m 2x88 2x370 ile varyasyon yapabilirsiniz.
IP
levburkara
Üye
Üye


Kayıt Tarihi: 11/12/2009
Konum: United States
Aktif Durum: Aktif Değil
Gönderilenler: 579
Alıntı levburkara Cevaplabullet Gönderim Zamanı: 02/10/2011 Saat 03:41
Bu bilgiler icin cok tesekkur ederim. O takdirde, gercekci olmasa da HARM kullanacagim saniyorum (gosteri ucagi diye kandiririm kendimi en kotu). JDAM'i biraz daha dusunsem iyi olacak.

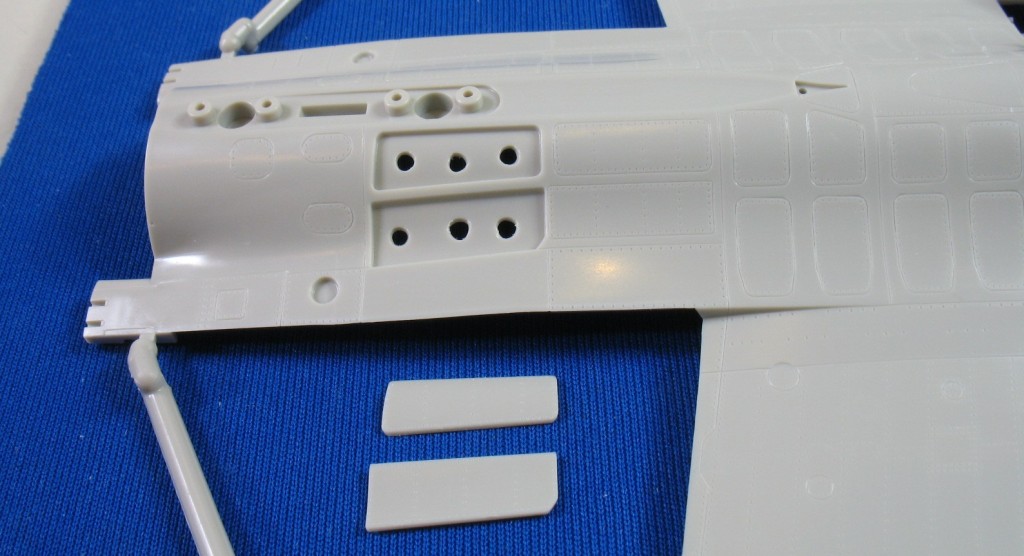

Panelleri yapistirilmasi alttan delinen deliklerle daha kolay oluyor. Parcayi yerine yerlestirip tamiya yesil kafayi deliklerden uyguluyorum. Bunu panellere, top paneline, IFF radarina, chaff aticilarina vb. diger noktalarda uyguladim.

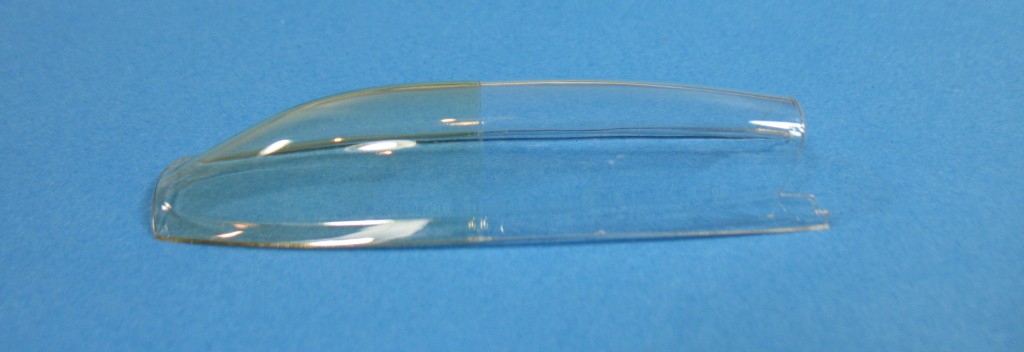

Parlattiktan sonra kanopinin on yarisini Tamiya smoke (4 olcek) + clear yellow (1 olcek) ile boyadim. Ardindan future banyosuna bandirip cikardim.

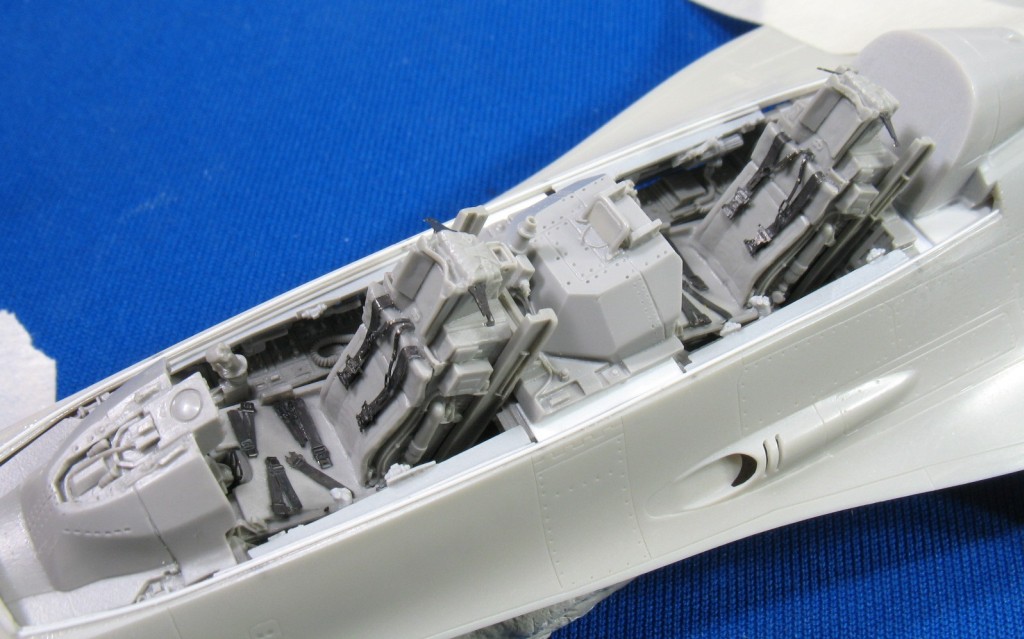

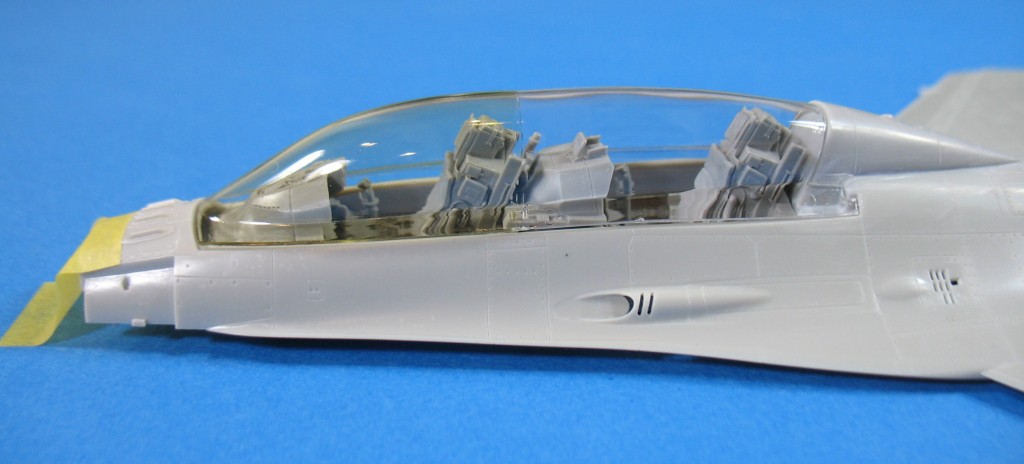

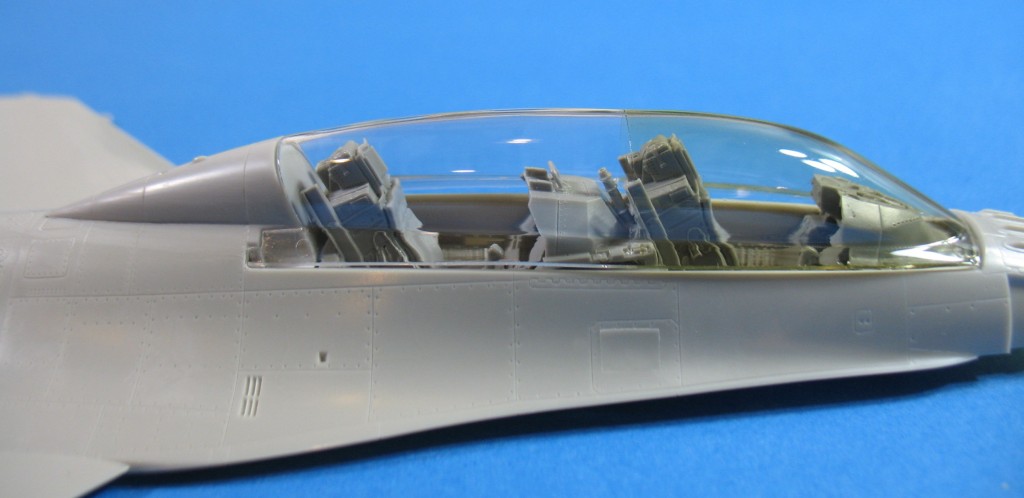

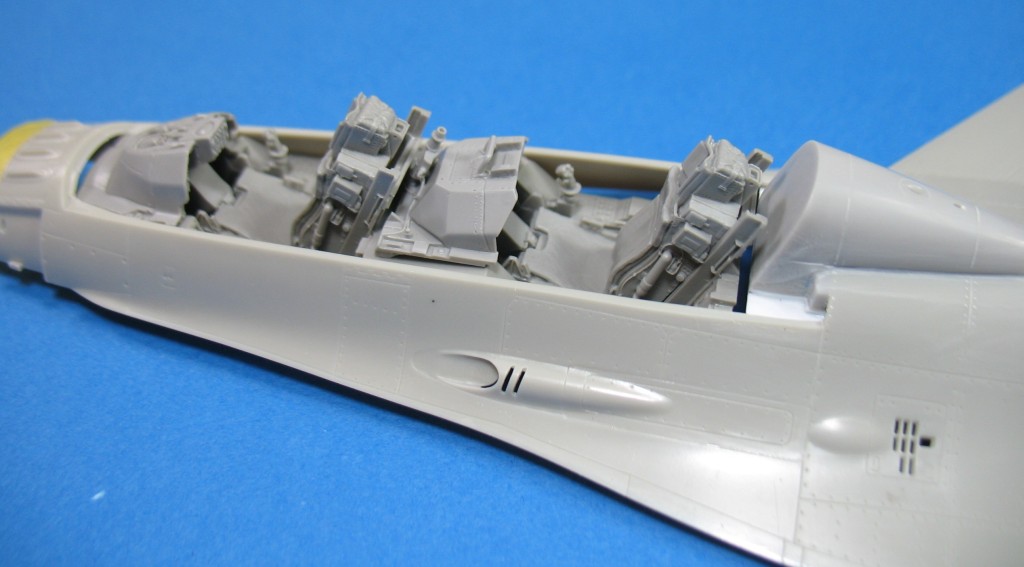

Su anda kokpiti oturtulmasiyla ugrasiyorum. Hasegawa'dan aldigim kanopi arkasi piramit parcayi yapistirdiktan sonra kanopinin kokunde dusundugumden daha iyi oturdugunu gozlemledim.

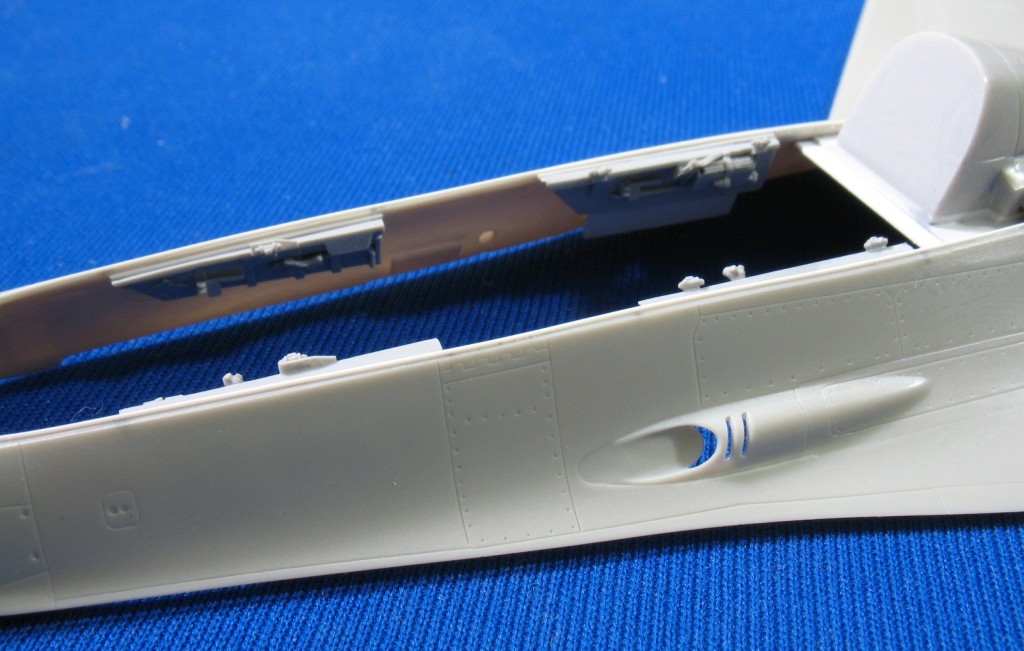

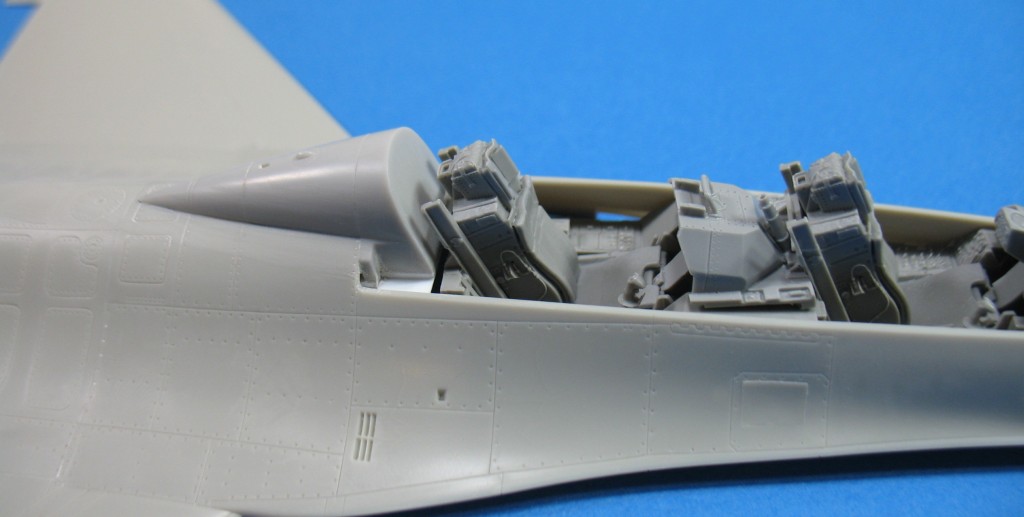

Steren parcalarla uyumu saglamaya calistim, bir kac detay foto. Halen bosluklar var, kokpiti yapistirdiktan sonra onlara egilmeyi planliyorum.

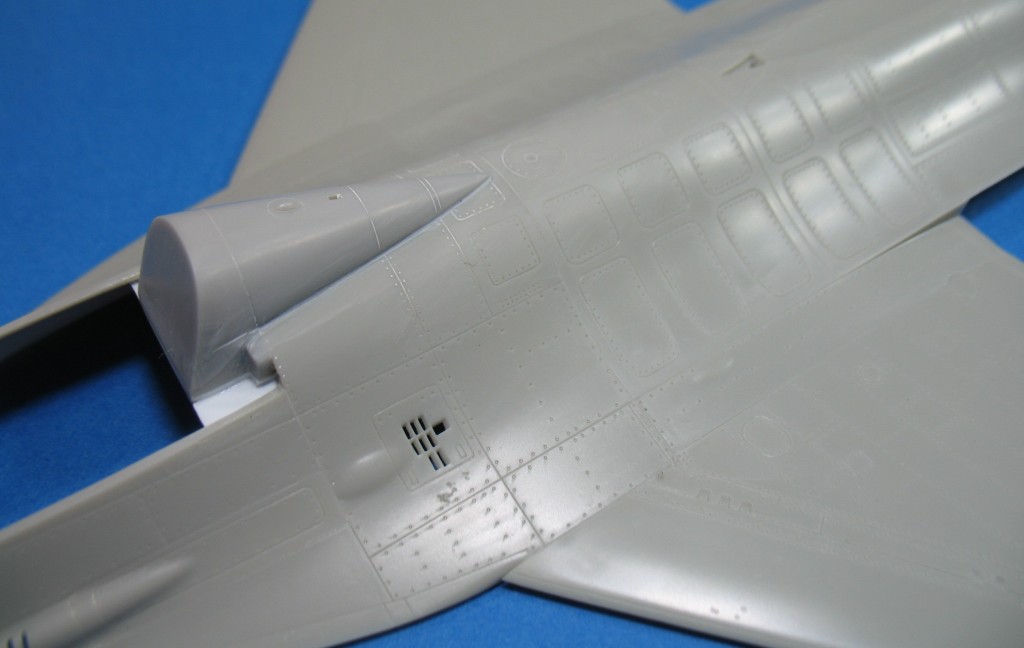

On govdeyle arka govdeyi macunsuz ve zimparasiz yapistirabildim ilk defa. Sansima sorun cikarmadi. Iki parcayi yerlestirdikten sonra alttan once sag yarisini yapistirdim, kuruduktan sonra sol yarisini yapistirdim.

IP
balpeteği
Üye
Üye
Simge

Kayıt Tarihi: 26/11/2007
Aktif Durum: Aktif Değil
Gönderilenler: 386
Alıntı balpeteği Cevaplabullet Gönderim Zamanı: 02/10/2011 Saat 16:19
152 HARM kullanmaz, 151 HARM kullanir. Ufak bir kopya vereyim, Turk Hava Kuvvetlerinde sonu -2- ile biten filolar genellikle hava-hava mucadeleri icin kurulan filolardir.
161...
IP
levburkara
Üye
Üye


Kayıt Tarihi: 11/12/2009
Konum: United States
Aktif Durum: Aktif Değil
Gönderilenler: 579
Alıntı levburkara Cevaplabullet Gönderim Zamanı: 11/10/2011 Saat 05:44
Tesekkur ederim, 152nin HARM (ve muhtemelen JDAM) kullanmadiklarini anliyorum. Belki gosteri amacli diyerek bu muhimmatlari takabilirim, henuz karar veremedim. Ancak gercekci olmayacaklarini kabul ediyorum. Kucuk bir guncelleme:

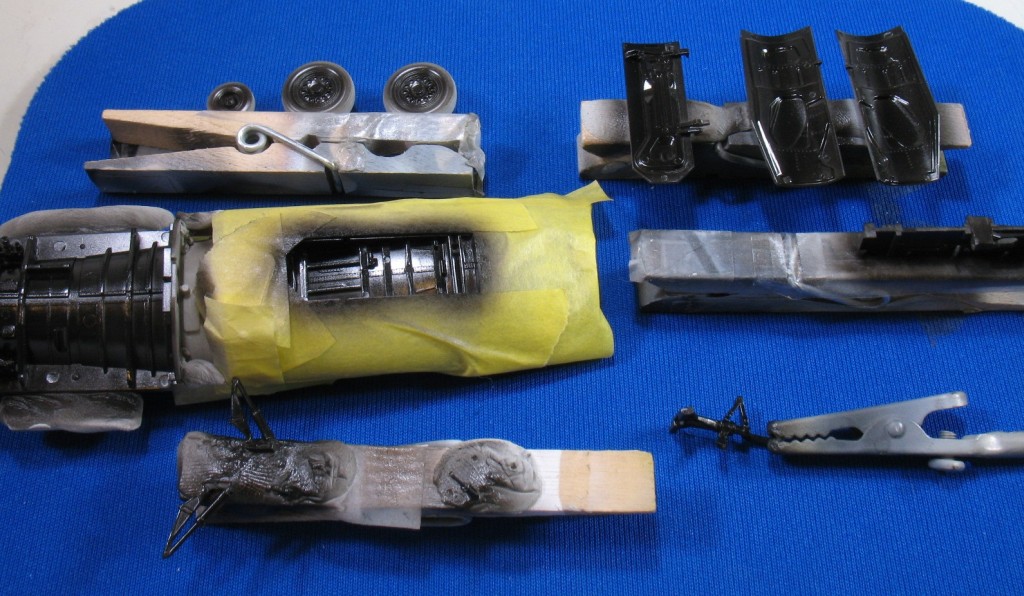

Derinlik katmasi icin beyaz olacak kisimlari parlak siyahla boyadim.

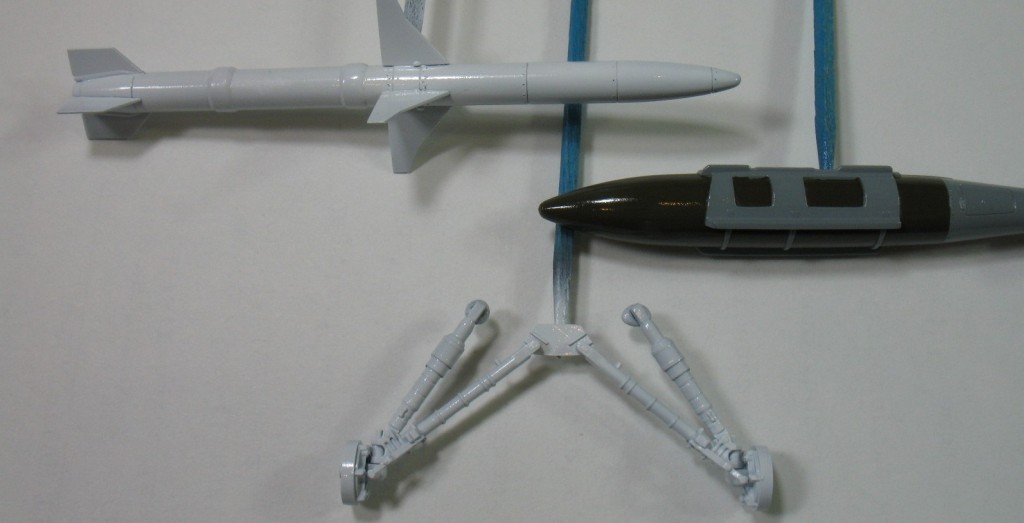

Beyaz parcalar ustteki gibi once siyahla boyandi. JDAMi boyayip parlak vernik uyguladim.

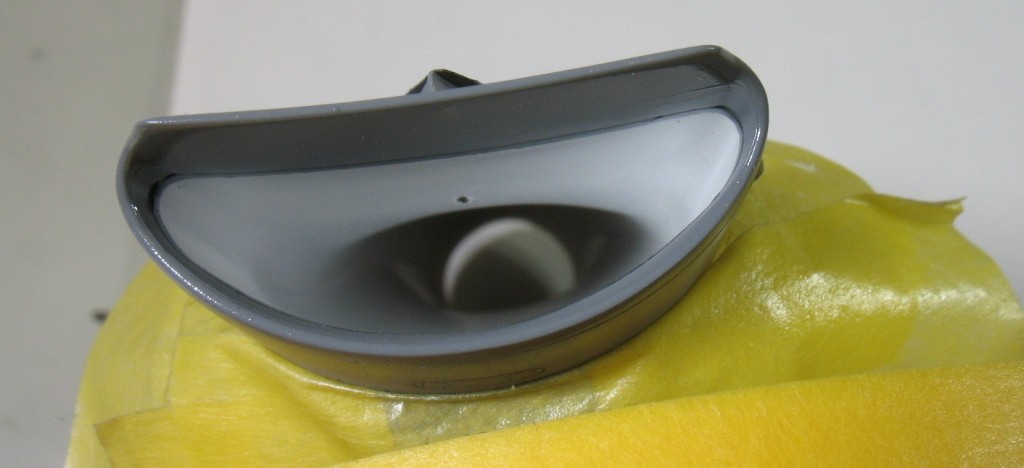

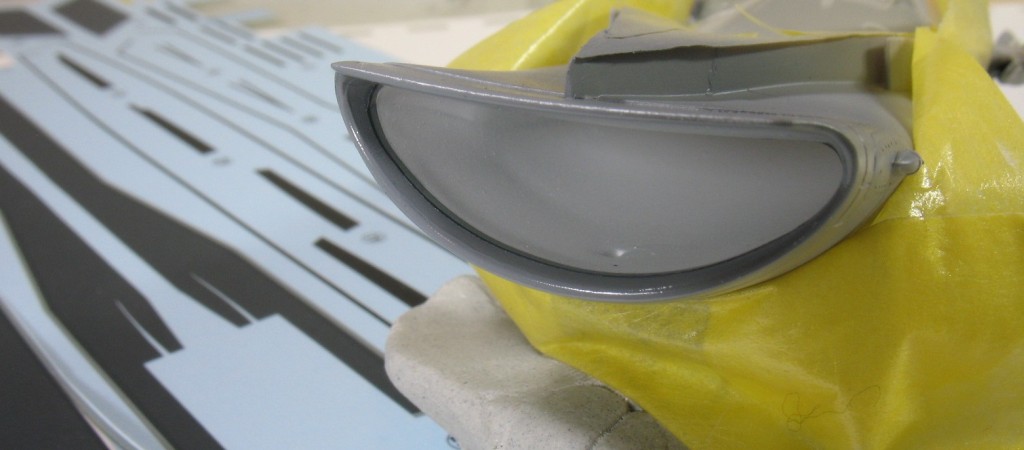

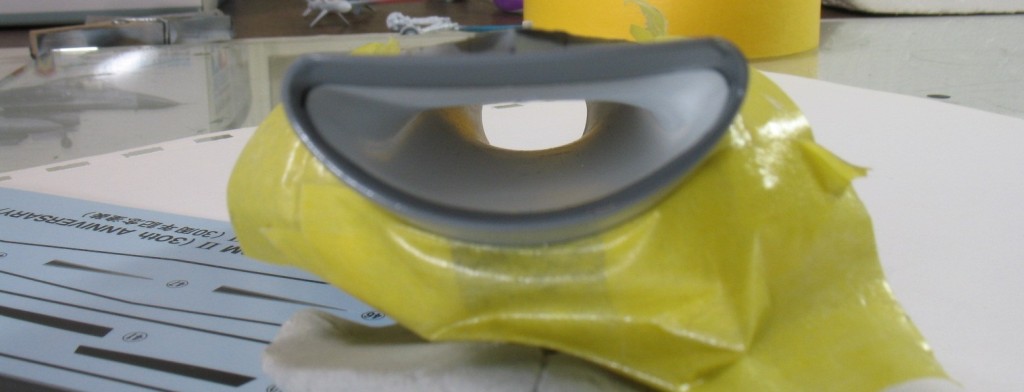

Aligin icini plastik boyayla boyadim. Sonra maskeleyip gri on kismi boyadim. Birlesim cizgisindeki bir kac maske hatasini duzeltmek icin F-4 yurume yolu dekalinden alinti yaptim. Gecisi oldukca duzgunlestirdi, ancak gercekte olmayan ince bir cigi de ortaya cikti. Gozume hos geldigi icin biraktim, ancak gercekci degil dedigim gibi.


Kalip izlerini macunla doldurup zimparalamak gerekti.
IP
levburkara
Üye
Üye


Kayıt Tarihi: 11/12/2009
Konum: United States
Aktif Durum: Aktif Değil
Gönderilenler: 579
Alıntı levburkara Cevaplabullet Gönderim Zamanı: 16/10/2011 Saat 08:37

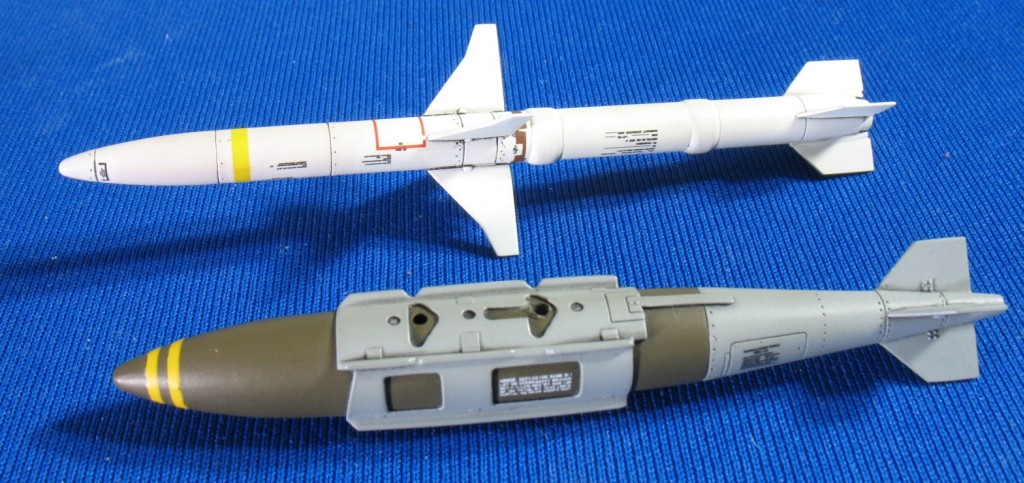

Selamlar, kucuk bir guncelleme. Harmla Jdami bitirdim.

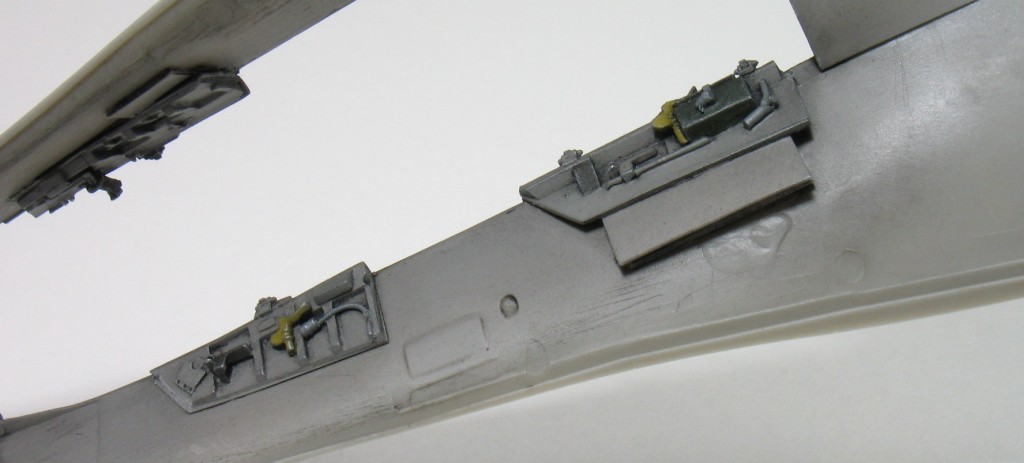

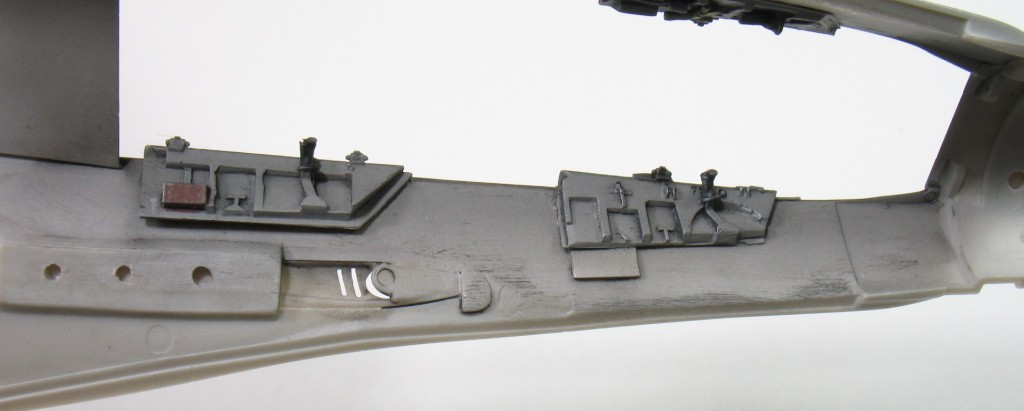

Kokpitle ugrasiyorum su aralar. Yan konsollari ilistirdim. Kanopi-govde birlesiminde boylu boyunca uzanan contayi yapmaya calistim.

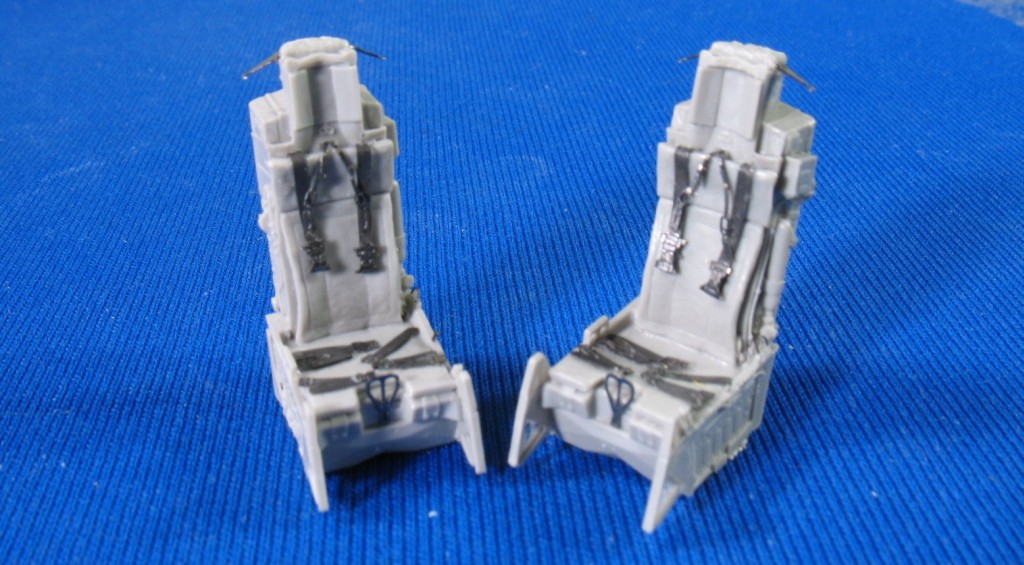

Her koltukta 19 adet photoetch parca var. Ugrastirdi cok.

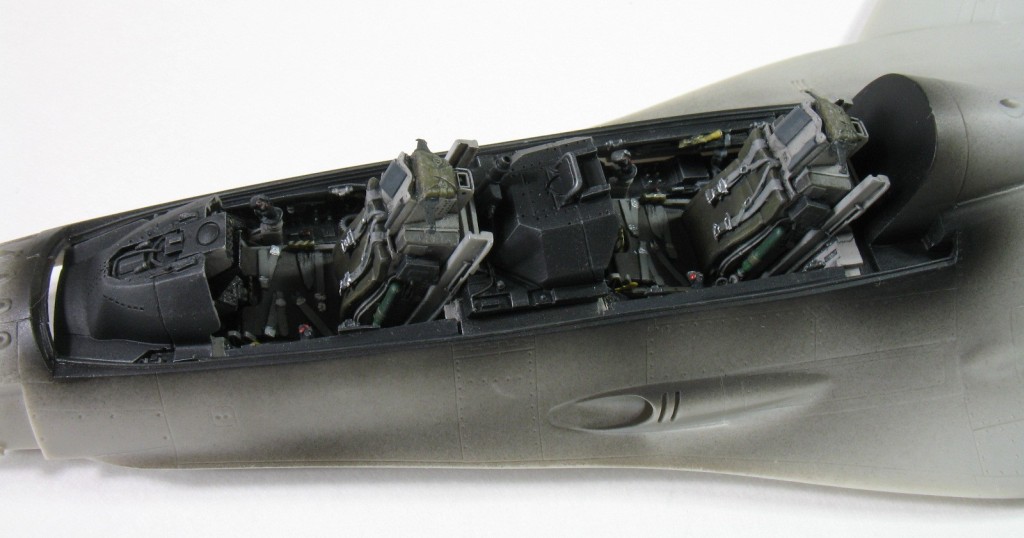

Kokpiti oturtup gerekli yerlere steren parcalarla mudahele etmeye calisiyorum.

IP
levburkara
Üye
Üye


Kayıt Tarihi: 11/12/2009
Konum: United States
Aktif Durum: Aktif Değil
Gönderilenler: 579
Alıntı levburkara Cevaplabullet Gönderim Zamanı: 25/10/2011 Saat 05:18

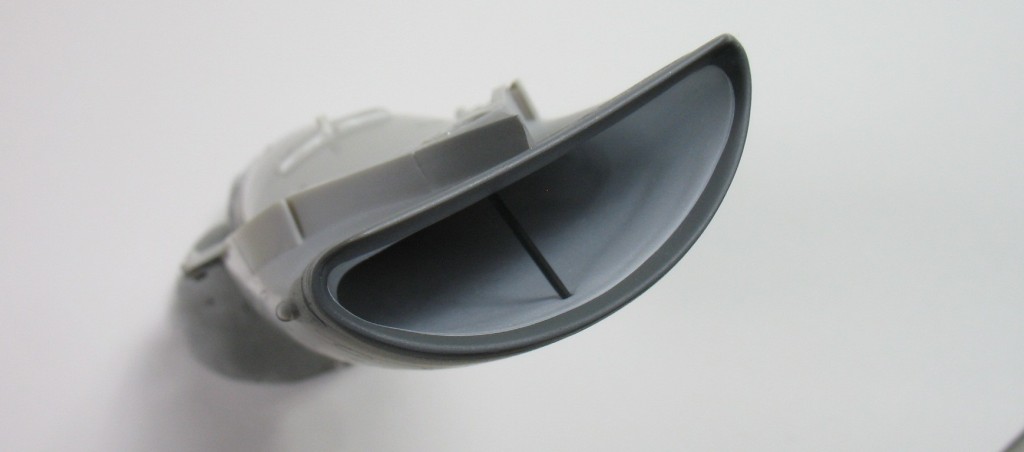

Selamlar, kucuk bir guncelleme. Kokpit ve motor ustunde calisiyorum. Motor aligini pek begenmedim, alkolle temizleyip yeniden yaptim.

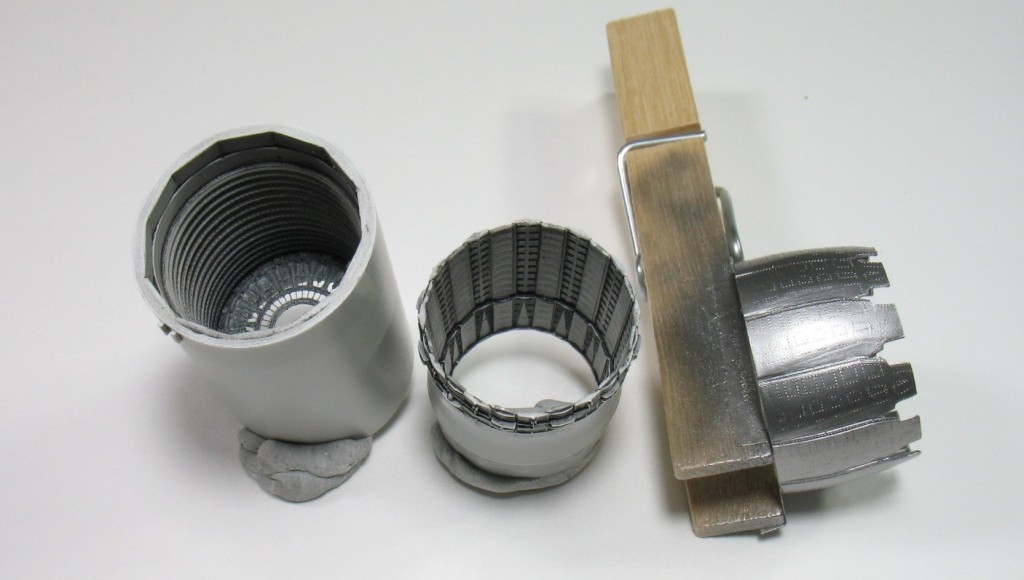

Egzosu Alclad stainless steel ve pale burnt metal ile boyadim. Ic yuzeyler beyazla boyandi ve koyu gri yikama uygulandi.

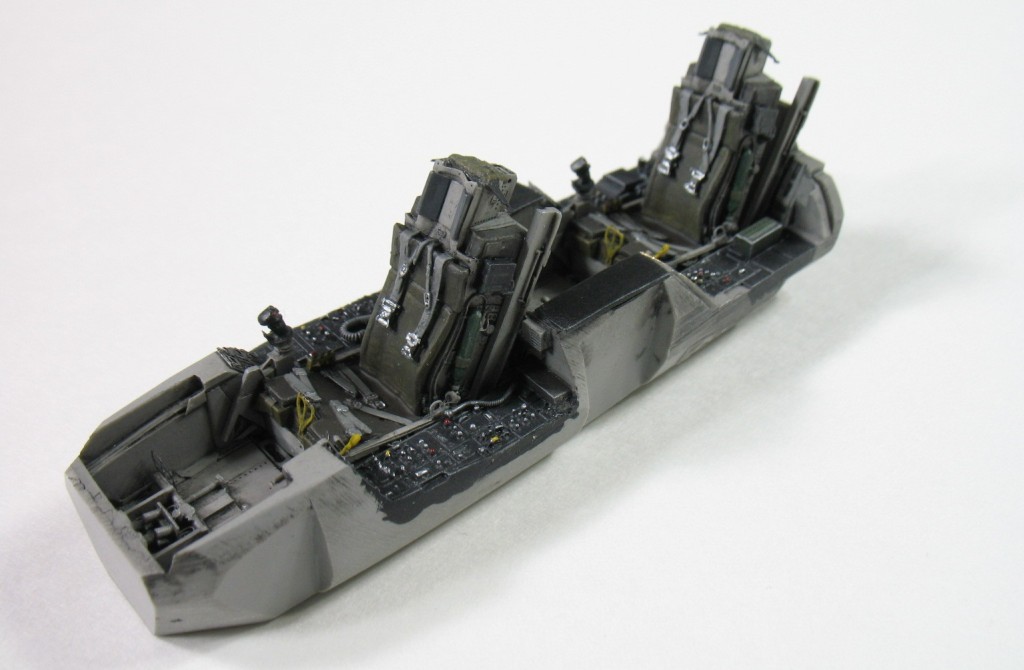

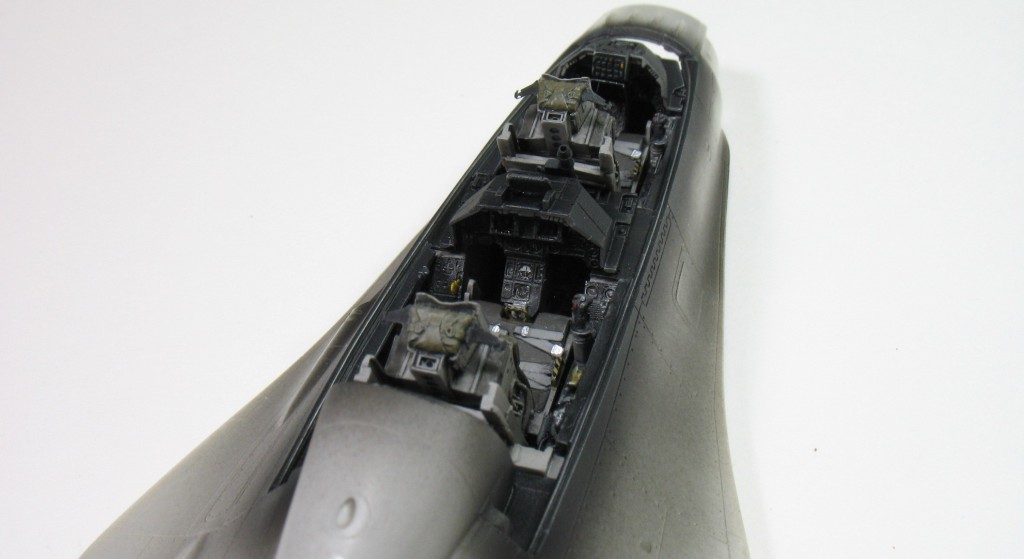

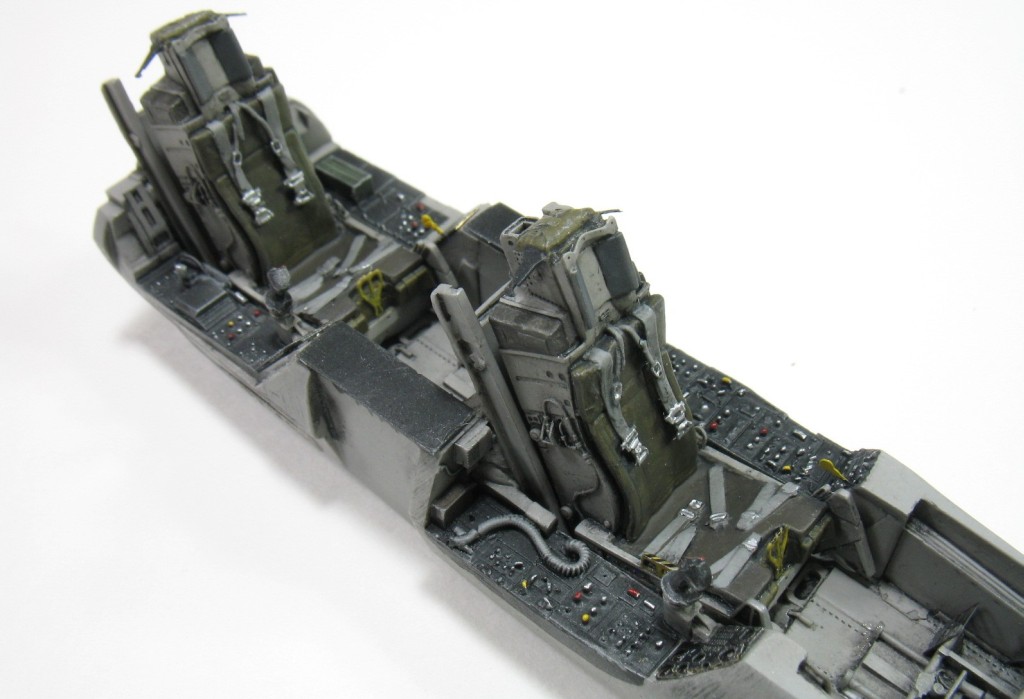

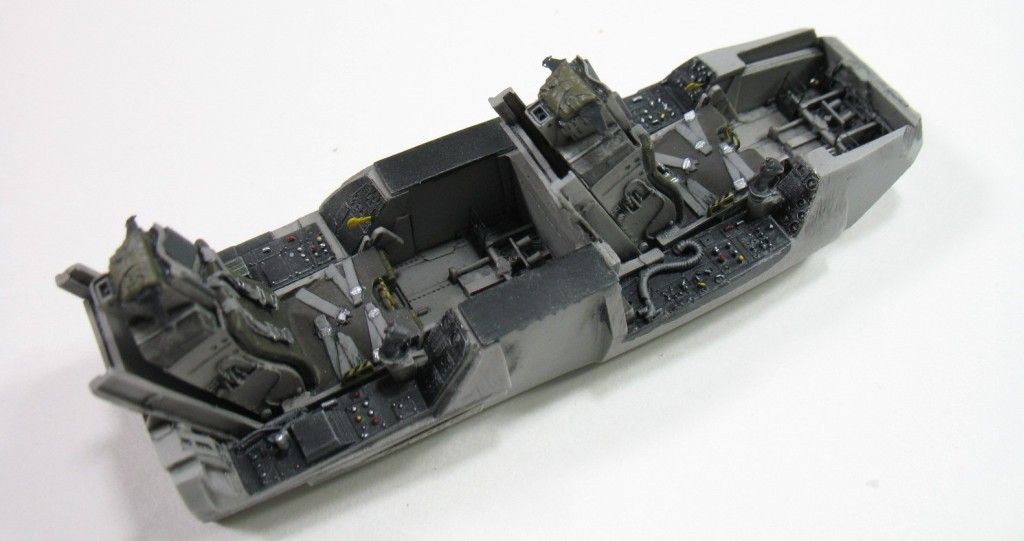

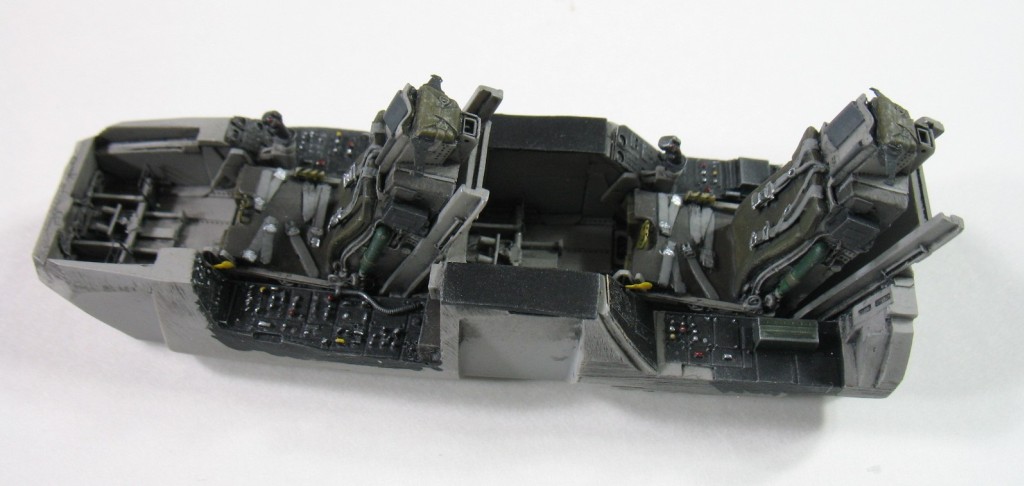

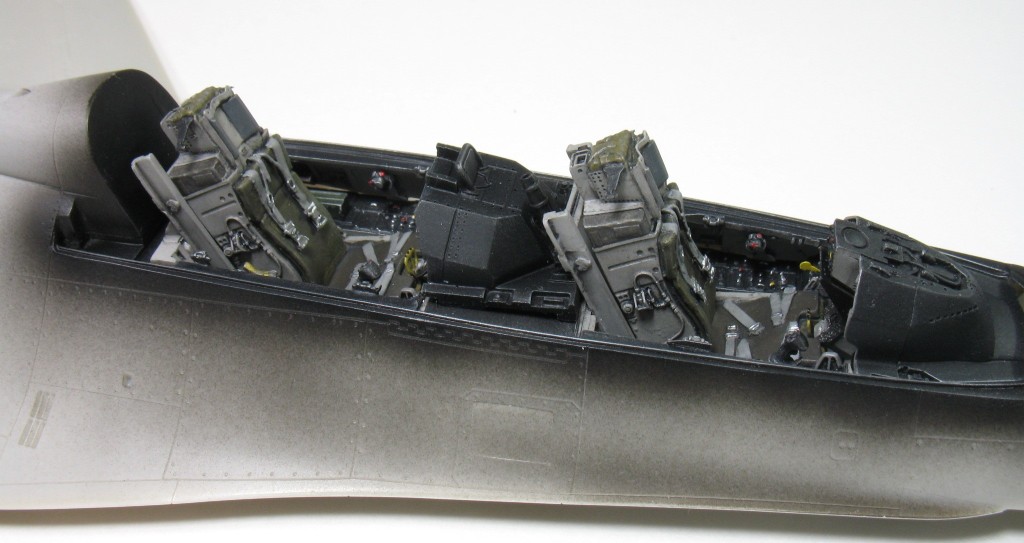

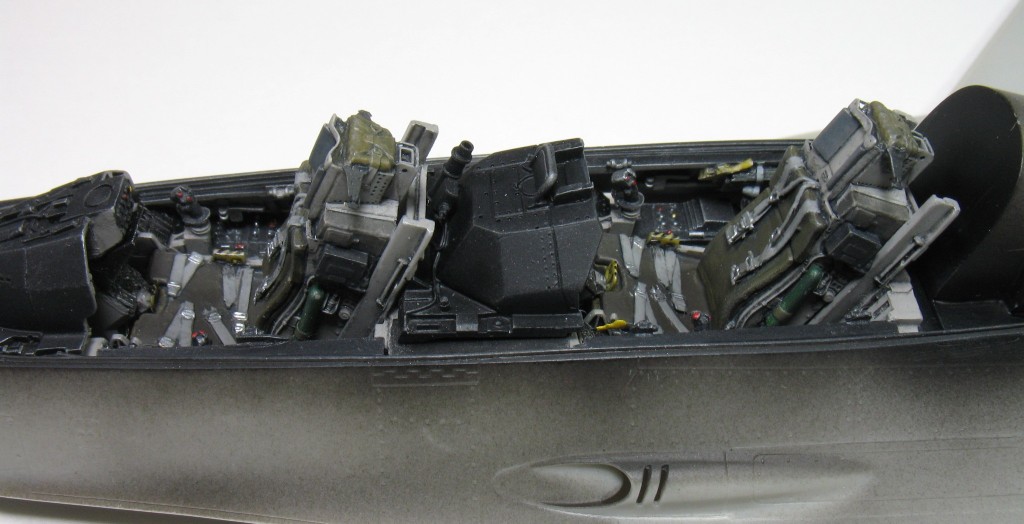

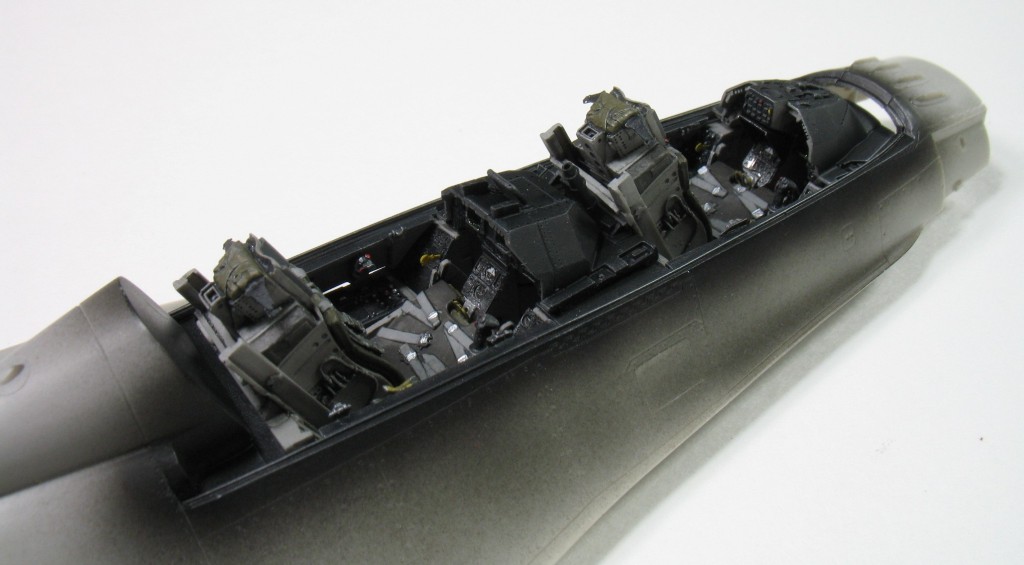

Kokpitin asamalarindan bir kac resim.






IP
levburkara
Üye
Üye


Kayıt Tarihi: 11/12/2009
Konum: United States
Aktif Durum: Aktif Değil
Gönderilenler: 579
Alıntı levburkara Cevaplabullet Gönderim Zamanı: 25/10/2011 Saat 05:19




IP
levburkara
Üye
Üye


Kayıt Tarihi: 11/12/2009
Konum: United States
Aktif Durum: Aktif Değil
Gönderilenler: 579
Alıntı levburkara Cevaplabullet Gönderim Zamanı: 25/10/2011 Saat 05:20










IP
KucukEniste
Üye
Üye
Simge

Kayıt Tarihi: 31/08/2005
Aktif Durum: Aktif Değil
Gönderilenler: 2741
Alıntı KucukEniste Cevaplabullet Gönderim Zamanı: 25/10/2011 Saat 07:37
Böyle kokpitleri sonradan kanopinin kapatmasına çok gıcık oluyorum :)

Ufak bir tavsiye olarak belki koltukların ve tepelerindeki paraşüt olduğunu düşündüğüm şeylerin yeşil rengini biraz daha hareketlendirmek için hafif bir kurufırçalama yapmanızı önerebilirim. Bunun dışında siz beğenmeseniz de ben beğendim :)
"Yeşil Vadi bizim."
"Hayır bizim".
"Öaaaaööa"
"Tutmayın küçük enişteyi!"
IP
jacko
Üye
Üye
Simge

Kayıt Tarihi: 12/09/2005
Konum: Turkey
Aktif Durum: Aktif Değil
Gönderilenler: 208
Alıntı jacko Cevaplabullet Gönderim Zamanı: 25/10/2011 Saat 14:35
Levent Bey, çalışmanız çok güzel. Sizde biliyorsunuzdur muhtemelen, ancak yine de küçük bir uyarıda bulunayım. Altta ki resimde kırmızı bölgede ki kapak bizim uçaklarımızda yok diye biliyorum. İncelemekde fayda olabilir.



kolay gelsin
IP
balpeteği
Üye
Üye
Simge

Kayıt Tarihi: 26/11/2007
Aktif Durum: Aktif Değil
Gönderilenler: 386
Alıntı balpeteği Cevaplabullet Gönderim Zamanı: 25/10/2011 Saat 21:10

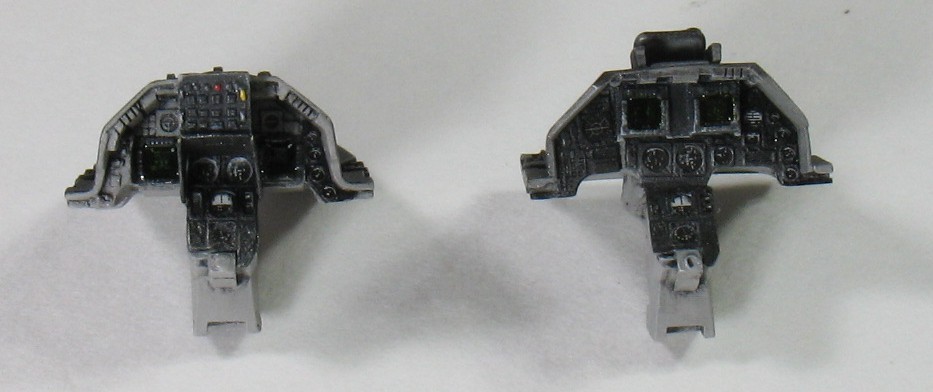

Güzel görünüyor. Ufak bir tavsiye veeyim izninizle, belki de henüz tam bitirmediniz ama, bordo panellerindeki ekranların rengi biraz siyah kalmış ve panelleri biraz sönükleştirmiş gibi. Belki fotoğraftan gölgede kalmış olabilir ama eğer ekranların içini tamiya clear green veya içine çok az tamiya clear blue karıştırılmış clear green ile boyarsanız ortaya çıkan sonuç kokpitin renk cümbüşü açısından oldukça güzel görünecektir.

161...
IP
levburkara
Üye
Üye


Kayıt Tarihi: 11/12/2009
Konum: United States
Aktif Durum: Aktif Değil
Gönderilenler: 579
Alıntı levburkara Cevaplabullet Gönderim Zamanı: 09/11/2011 Saat 02:05
Tavsiyeleriniz icin cok tesekkur ederim. Dediklerinizi gerceklestirdim (parasutu kuru boyama, sag taraftaki panelin silinmesi ve gostergeleri tamiya clear green ile biraz daha belirginlestirme).

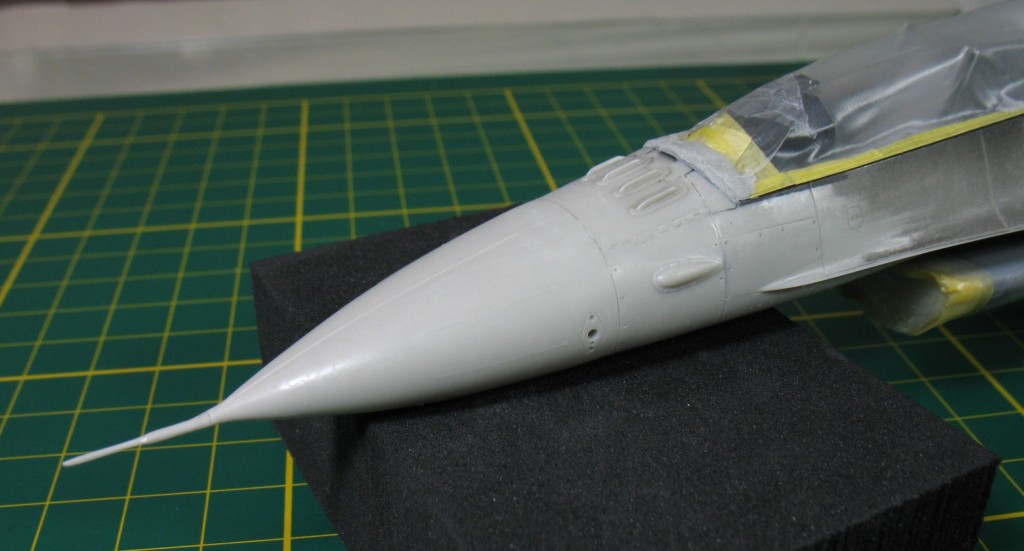

Bir suredir yuzey hazirlanmasi ile ugrasiyorum. Tamiya cok guzel bir kit olsa da bazi aksakliklari macun ve zimpara ile tesviye etmek gerekiyor. Islemlerden sonra butun panel cizgilerini biraz derinlestirdim ve kaybolan percinleri tekrar actim. Bir kac resim.

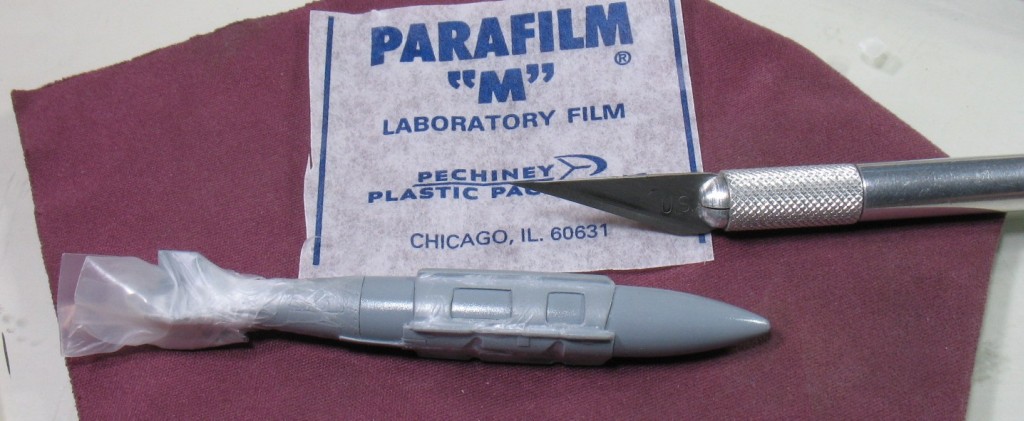

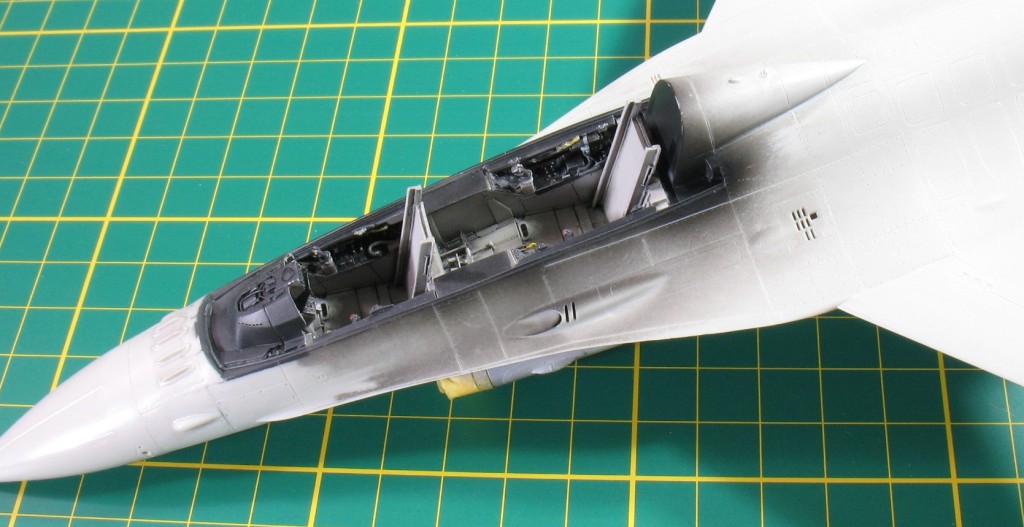

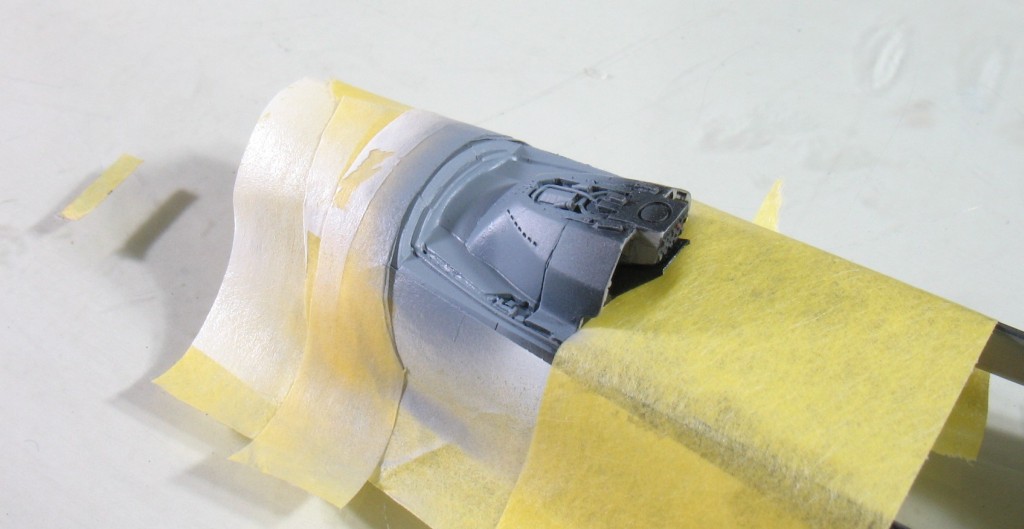

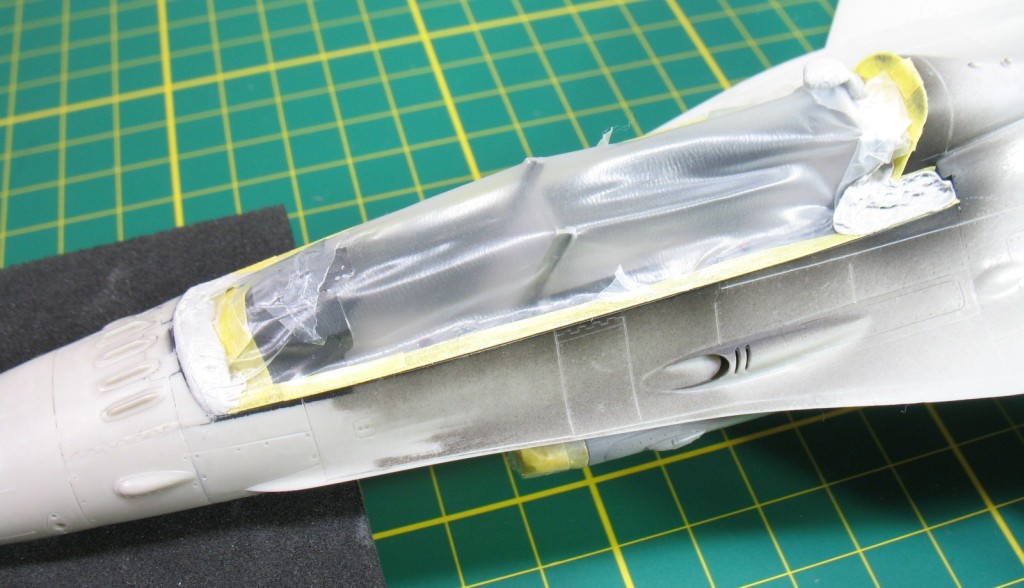

Tesviye islemleri bittikten sonra kokpiti bant, parafilm ve hamurla maskeledim.

IP
