Alıntı levburkara Cevaplabullet Konu: 1/48 Hsgw F-4E
    Gönderim Zamanı: 29/09/2010 Saat 01:45
Selamlar. Italeri Hawk uzerinde calisiyordum ancak bir turlu motivasyon bulamadim... Daha fazla emek harcamamaya karar verdim.

Uzun zamandan beri aklimda olan yeni projeme bugun basladim. SEA kamuflajli TuAf F-4E olacak. Eskisehir veya Malatya ucagi yapmak istiyorum. Oldukca hayacanliyim tabi.





Gecen sene ebayden aldigim acilmis F-4 kutusundan (Terminator yapmistim) bir BlackBox F-4D seti ve resin eksozlar cikmisti. Bu modelde bu parcalari kullanmaya karar verdim. Hawk'dan kalma photoetch aynalari da kullanacagim. Kokpiti su altinda zimparalayip uygun boyuta getirdim. Oldukca guzel oturuyor. Modelde de kokpit icin verilen bazi parcalari bertaraf ettim.



Kokpit icin ikilemde kalmistim (D kokpit E model icin olur mu seklinde) ancak detaylar o kadar fazla ki kullanmadan edemeyecegim zannederim.

F-4J icin bulunan burun tarafindaki ucer cikintiyi temizledim. Yapim sirasinda olabilecek sorularimi cevaplayabilirseniz cok cok sevinirim. Simdiden baslayabilir miyim? :)

- Asagidaki resimde sol kanat onunde kameramsi bir cisim var. Modelde bu parcalar verilmis. Kullanmam dogru olur mu yoksa sadece cok az miktarda ucagimizda mi bulunuyor bu?



- Ucak park halinde, pilotsuz, ve kanopisi acik olacak. Flaplardan hangilerini dusuk yapmam uygun olur? Govdeye yakin olanlari mi kanat ucuna yakin olanlari mi?

- Modelde iki kanat ustunde orta kisimda dikdortgenimsi cikintilar var. Bunlari yok etmem dogru mu?

- Yukaridaki donem ucaklarimizda tum stencillerin Ingilizce oldugunu tahmin ediyorum, bu varsayim dorgru mu?

Simdiden cok tesekkurler.

Not: Ilk iki resmi Airliners.net adresinden alinmadir. Ucuncu resmi internette bir siteden almistim ancak hangisi oldugunu unuttum. Sahibi bu forumu okuyorsa ve beni bilgilendirirse gerekli atifi yapmak isterim.





Düzenleyen levburkara - 29/09/2010 Saat 01:59
IP
levburkara
Üye
Üye


Kayıt Tarihi: 11/12/2009
Konum: United States
Aktif Durum: Aktif Değil
Gönderilenler: 579
Alıntı levburkara Cevaplabullet Gönderim Zamanı: 29/09/2010 Saat 04:38
-- burdaki resmi kaldirdim --



Düzenleyen levburkara - 27/10/2010 Saat 04:02
IP
Ares
Admin Group
Admin Group
Simge

Kayıt Tarihi: 04/01/2005
Aktif Durum: Aktif Değil
Gönderilenler: 3654
Alıntı Ares Cevaplabullet Gönderim Zamanı: 29/09/2010 Saat 06:02
- TISEO o eğer silindirik olup hücum kenarına saplanmış gibi duran ise. yaptığınız uçağa ait referans fotoğrafında varsa kullanınız. Son dönem Fantomlarda pek rastlanmayan bir durum.

- Elimdeki fotoğraflara baktım, iki durum da mevcut ama bendeki arşivde dıştakilerin inik olduğu fotoğraflar çoğunlukta ama bu bilgiden bir genelleme yapmak pek sağlıklı olmayabilir.

- O çıkıntılar universal Hasegawa kanadının ekstraları, E modellerinde yok, direkt uçurun.

- Varsayım doğru

Kolay gelsin
Ares
If you're in a fair fight, you didn't plan it properly...
IP
levburkara
Üye
Üye


Kayıt Tarihi: 11/12/2009
Konum: United States
Aktif Durum: Aktif Değil
Gönderilenler: 579
Alıntı levburkara Cevaplabullet Gönderim Zamanı: 29/09/2010 Saat 06:31
Orjinalini yazan: Ares

- TISEO o eğer silindirik olup hücum kenarına saplanmış gibi duran ise. yaptığınız uçağa ait referans fotoğrafında varsa kullanınız. Son dönem Fantomlarda pek rastlanmayan bir durum.

- Elimdeki fotoğraflara baktım, iki durum da mevcut ama bendeki arşivde dıştakilerin inik olduğu fotoğraflar çoğunlukta ama bu bilgiden bir genelleme yapmak pek sağlıklı olmayabilir.

- O çıkıntılar universal Hasegawa kanadının ekstraları, E modellerinde yok, direkt uçurun.

- Varsayım doğru

Kolay gelsin


Cok tesekkurler.
IP
onurku
Üye
Üye
Simge

Kayıt Tarihi: 23/10/2005
Konum: Turkey
Aktif Durum: Aktif Değil
Gönderilenler: 440
Alıntı onurku Cevaplabullet Gönderim Zamanı: 29/09/2010 Saat 10:24
Orjinalini yazan: Ares



- Varsayım doğru



Varsayım doğru ama hava ikmalde boyanıp türkçe stencille de uçan gövde numaralı SEA kamuflajlı F-4E de mevcut. O yüzden en iyisi hangi uçağın yapılacağına karar vermek ve referans fotolarından faydalanmak.
IP
onurku
Üye
Üye
Simge

Kayıt Tarihi: 23/10/2005
Konum: Turkey
Aktif Durum: Aktif Değil
Gönderilenler: 440
Alıntı onurku Cevaplabullet Gönderim Zamanı: 29/09/2010 Saat 10:48
Bir de flaplar için Wolfpack'in Flap Down seti var. O işe yarayabilir. Alma konusunda fren durumundayım şu anda. Evi bir taşıyalım sonrasında bakacağız.
IP
levburkara
Üye
Üye


Kayıt Tarihi: 11/12/2009
Konum: United States
Aktif Durum: Aktif Değil
Gönderilenler: 579
Alıntı levburkara Cevaplabullet Gönderim Zamanı: 01/10/2010 Saat 22:58
Motor have aliklari hakkinda bir sorum olacak. Bildiginiz gibi aliklarin ic tarafi oldukca detaysiz ve dumduz bir duvarla sonlaniyor. Girisleri kapakla ortmek istemiyorum. Acaba bu kismi nasil daha gercekci hale getirebilirim? Piyasada bu problem icin seamless suckerlar mevcut ancak o opsiyonu kullanmak istemiyorum. Gordugum bir yontem aliklarin icinin resmini printerda basip girisin sonundaki duvara yapistirmak. Acaba baska yontemler var mi merak ettim, bir danismak istedim.
IP
Ares
Admin Group
Admin Group
Simge

Kayıt Tarihi: 04/01/2005
Aktif Durum: Aktif Değil
Gönderilenler: 3654
Alıntı Ares Cevaplabullet Gönderim Zamanı: 04/10/2010 Saat 06:57
Girişin sonundaki duvarı kesip çıkarabilirsiniz. Tesviyesini (hava alığı gövde) gövdeyi birleştirmeden yapabilirsiniz. Uygun bir motor girişi bulabilirseniz çevresinin yarısına denk gelecek şekilde ince stiren yapıştırıp kurumasını bekleyip açıkta kalan düz durmaya meyilli öbür ucunu tesviye ettiğiniz çizgiye yapıştırabilirsiz gövde içindeki. 1/48 ölçekte motorların yalnızca dış kısmı görüneceği için önden bakınca bu yapıştıracağınız stiren hava alığının dikörtgenden başlayıp yuvarlağa dönen formunu yansıtacaktır.
Bunun yanısıra FSM'de çıkan bir F-4G makalesinde modelci bu duvarlara hiç dokunmayıp yalnızca derinlik hissi vermesi için iç kısımlarını degrade olarak yarım daire şeklinde siyaha boyamıştı. Bu da ayrı bir yöntem.
Ares
If you're in a fair fight, you didn't plan it properly...
IP
levburkara
Üye
Üye


Kayıt Tarihi: 11/12/2009
Konum: United States
Aktif Durum: Aktif Değil
Gönderilenler: 579
Alıntı levburkara Cevaplabullet Gönderim Zamanı: 07/10/2010 Saat 07:00
Bilgiler icin tesekkurler. Onceki resimde percin detaylari hosuma gitmedi. Zimparayla temizleyip panel cizgilerini ve percinlerini tekrar actim. Bu sefer daha dar aralikli bir disli kullandim.


Aliklar icin once beyazla boyayip biraz golgeleme yaptim (pek belli olmuyor). Ardindan derinlik versin diye ic kisimlari siyah/gri karisimi ile kararttim. Yine 72'lik f-14'ten kalma bir motor kompresorunu ikiye kesip iki aliga yapistirdim. Olcek yine pek tutmadi. Kapaklara da sensor (pitot tubu olabilir mi?) yapmaya calistim ve kamuflaj boyasini tatbik ettim. Biraz maske altina tasma var ama cok belli olmaz zannediyorum.




Sonra kokpiti yapmaya calistim. Cok ugrasmama ragmen pek icime sinmedi. Firca ile boyamayi pek iyi yapamiyorum. Kuru fircalamayi da fazla kacirdigimi goruyorum resimlerden. Firlatma tutacaklarinin siyah/sari paternleri gercekci bir sekilde nasil yapilir halen bulabilmis degilim. Ince rapido kalem kullandim, eh iste.










Govdede uzunca bir percin isine girecegim. Bakalim nasil olacak.

Düzenleyen levburkara - 27/10/2010 Saat 04:00
IP
Ares
Admin Group
Admin Group
Simge

Kayıt Tarihi: 04/01/2005
Aktif Durum: Aktif Değil
Gönderilenler: 3654
Alıntı Ares Cevaplabullet Gönderim Zamanı: 07/10/2010 Saat 13:04
Tutacakları mükemmele yakın yapmanın en doğru yolu şu ana kadar gördüğüm, ben henüz beceremesem de Kaan Gök'ün uyguladığı dekal dönme yöntemi. Yeteri kadar sabrınız ve çelik gibi sinirleriniz var ise deneyiniz derim. Ben şahsen fırçayla boyamayı tercih ediyorum delirmemek için:)
Ares
If you're in a fair fight, you didn't plan it properly...
IP
Ares
Admin Group
Admin Group
Simge

Kayıt Tarihi: 04/01/2005
Aktif Durum: Aktif Değil
Gönderilenler: 3654
Alıntı Ares Cevaplabullet Gönderim Zamanı: 07/10/2010 Saat 13:07
Bu arada, hazır yarım motor girişi yapıştırmışken, onun çerçevesine çevresi kadar dikdörtgen ince stiren bir plaka yapıştırmayı deneyebilirsiniz, yapıştığı tarafta yarım çember oluşturacak olan stiren obur tarafta düz duruma gelmeye çalışacaktır. Açıkta olan ucu hava alığının iç tarafına birebir oturtabilirseniz gerçek uçaktaki etkiye çok yaklaşmanız olası.
Ares
If you're in a fair fight, you didn't plan it properly...
IP
levburkara
Üye
Üye


Kayıt Tarihi: 11/12/2009
Konum: United States
Aktif Durum: Aktif Değil
Gönderilenler: 579
Alıntı levburkara Cevaplabullet Gönderim Zamanı: 16/10/2010 Saat 05:34
Onerinizi anladim Ufuk Bey, ancak cok zor geldigi icin yapamayacagim bu modelde (daha 40 firin ekmek olayi).

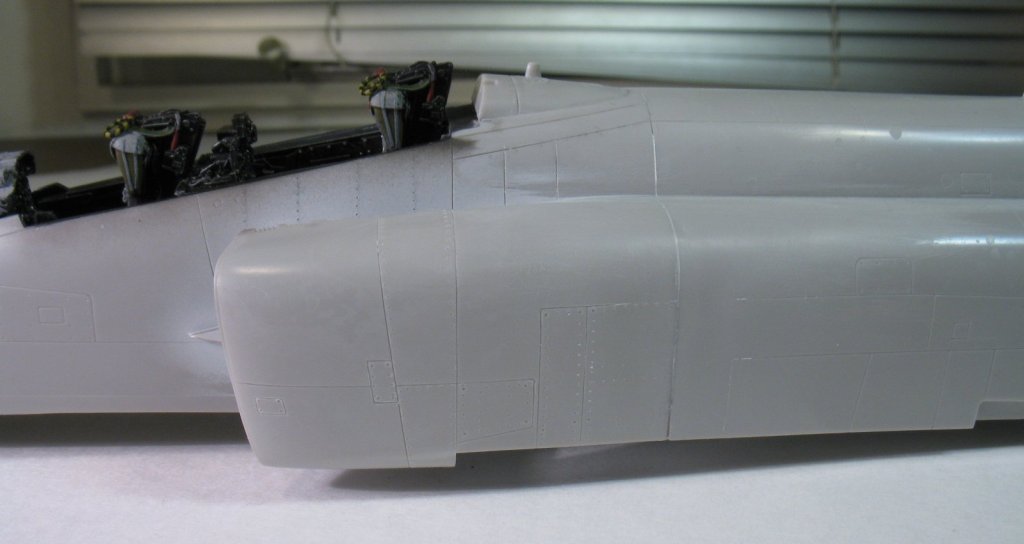

En son govdeyi ve hava aliklarini birlestirdim, tesviyelerini yaptim. Kaybolan detalari tekrar acacagim. Govdede ve kanattaki panel cizgilerini de testereyle derinlestiriyorum. Simdi percin isiyle ugrasiyorum.   Oldukca zahmetli. Govde altinda sevmedigim kisimlari super glue ile doldurup tekrar basladim bir kac kere. Isik acisini tam yakalayamadim, bazi resimler iyi cikmadi.







Düzenleyen levburkara - 27/10/2010 Saat 03:59
IP
LooseCannon
Admin Group
Admin Group
Simge

Kayıt Tarihi: 18/08/2005
Aktif Durum: Aktif Değil
Gönderilenler: 22
Alıntı LooseCannon Cevaplabullet Gönderim Zamanı: 17/10/2010 Saat 00:34
Perçin işi ciddi el almış, bir kaç yerde derin olması dışında da fena gözükmüyor, ince zımpara ve astar durumu daha da kurtarır haler getirecektir muhtemelen, elinize sağlık.

Yalnız gözüme takılan küçük bir nokta var, emin olmamakla beraber ön panel gözüme bir garip gözüküyor. Sanki HUD bölümü çok yukarda gibi; Ön camı takıp denediniz mi hiç? Tamamen varsayım olarak konuşuyorum; Kitin siperlik kısmını komple uçurmak yerine sırf HUD yuvasının görüleceği kadar bir yeri kestirip o uzun resin parçayı orjinal parçanın altına yapıştırtıyor olabilir mi set?
It is generally inadvisable to eject directly over the area you just bombed
IP
levburkara
Üye
Üye


Kayıt Tarihi: 11/12/2009
Konum: United States
Aktif Durum: Aktif Değil
Gönderilenler: 579
Alıntı levburkara Cevaplabullet Gönderim Zamanı: 18/10/2010 Saat 16:28
Tesekkur ederim gorusleriniz icin. Percin konusunda haklisiniz, percinleri henuz zimparalamadim, ileride uygun bir sekle gelemelerini umuyorum.

On paneli yerlestirip tesviyesini yaptiktan sonra ben de biraz muallakta kaldim. Cami henuz yerlestirmeyi denemedim. Yalniz su anda bile hud bolumunun yuksekligi koltuklarin tepesiyle nerdeyse ayni hizada. Bi de buna hud cami eklenince... Icime kurt dusurdunuz simdi.

Resin parca icin black box'in yapim semasini takip ettim. On panel ile yatay siperlik tek parca halinde ve alttaki uzun serit de onlarin bir parcasi. Seviyeyi ayarlarken siperligin eteklerini govdede oturmasi gereken bolgeyle hizalamaya calistim (macunun oldugu kisimlar). Ancak beni de rahatsiz eden bir yukseklik var. Emin degilim ancak F-4D kokpiti kullandigim icin olmus olabilir bu fark.

Bir ara cami oturtmaya calisayim. Iyi gitmezse bu kite son verip yenisine baslarim (saka saka, f-18'e gonderme sadece :)).

IP
idris
Üye
Üye


Kayıt Tarihi: 17/08/2005
Aktif Durum: Aktif Değil
Gönderilenler: 3861
Alıntı idris Cevaplabullet Gönderim Zamanı: 18/10/2010 Saat 23:02
IP
idris
Üye
Üye


Kayıt Tarihi: 17/08/2005
Aktif Durum: Aktif Değil
Gönderilenler: 3861
Alıntı idris Cevaplabullet Gönderim Zamanı: 18/10/2010 Saat 23:14


IP
idris
Üye
Üye


Kayıt Tarihi: 17/08/2005
Aktif Durum: Aktif Değil
Gönderilenler: 3861
Alıntı idris Cevaplabullet Gönderim Zamanı: 18/10/2010 Saat 23:20




IP
levburkara
Üye
Üye


Kayıt Tarihi: 11/12/2009
Konum: United States
Aktif Durum: Aktif Değil
Gönderilenler: 579
Alıntı levburkara Cevaplabullet Gönderim Zamanı: 27/10/2010 Saat 04:08
Tesekkur ederim herkese ek bilgiler ve resimler icin. Evet, korktugum basima geldi. Cok yuksekte kalmis ve cam oturmadi. Sokup yeniden taktim. Su anda cam oturuyor. Ayrica, arka paneldeki D model cikniti rahatsiz ediyordu. Onu da sokup kitin parcalariyla bir karma yapip yeniden yerlestirdim. Simdi arka panel E modele biraz daha yakin oldu umuyorum.





Eksozlarin icini de once Alclad sonra flat siyah ile boyadim. Ardindan az tinerli bir bezle siyahi hafifce silerek Alcladin alttan cikmasina gayret ettim. En son gumus ve Tamiya buff ile kuru fircalama yaptim.
